混凝土管现场测试 承载力实验步骤

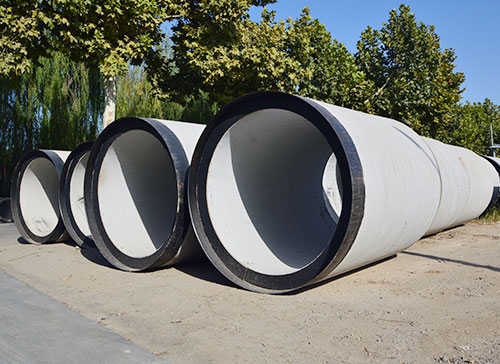

混凝土管（如钢筋混凝土排水管、顶管等）现场承载力试验通常用于检验管道在外部荷载（如土压力、地面荷载）作用下的结构安稳性。根据常见工程实践（参考《混凝土和钢筋混凝土排水管》GB/T 11836、《给水排水管道工程施工及验收规范》GB 50268 等），现场测试多采用三点或两点外压荷载试验（管体水平放置，上部施加竖向荷载）。

以下为混凝土管现场承载力试验的典型步骤：

一、试验准备

试件选择

选取进场或已安装的混凝土管代表性试样（若为已敷设管道，宜选未覆土或局部开挖暴露段）。

记录管节编号、规格（内径、长度、壁厚）、生产日期、混凝土强度等级。

现场条件

平整坚实的试验场地（管体下方设两根平行枕木/钢梁作为支座）。

准备加载设备：千斤顶（配套油压表或力传感器）、分配梁（使荷载均匀作用于管顶）、钢支座、位移计（百分表或电子位移传感器）。

仪器校准

压力表、千斤顶、位移计均需在检定有效期内。

二、安装与就位

支座布置

将管节水平放在两根刚性支座上，支座中心线距管端距离为 L/4（L为管长），且支座与管体接触处垫橡胶板（厚约10–20mm）以防局部压溃。

加载装置安装

在管顶中部放置刚性分配梁（长度≥1/3管长），千斤顶置于分配梁上方，垂直对准管轴线。

在管底（跨中）及管侧布置位移计，监测竖向变形。

初始读数

施加少量预载（约5%预期破坏荷载）使接触紧密，复位位移计并记录初始值。

三、加载与观测

分级加载

按预测限度承载力的1/10～1/15 为一级，逐级加载。

每级荷载维持3～5 min，读取荷载值及跨中挠度。

标准承载力判定（以三点试验为例）

裂缝荷载：当管体出现宽度≥0.05mm可见裂缝时的荷载。

破坏荷载：管体失去承载能力（如挠度突变、压溃）。

若设计为使用阶段验算，常取“允许承载力”对应挠度控制值（如 span/50）。

持荷要求

接近裂缝荷载时，加载级差减半，细致观察表面裂缝。

四、数据记录与终止

记录每级：油压表读数、等效荷载(kN/m)、跨中位移(mm)、裂缝描述。

出现以下情况停止试验：

达到设计要求的检验荷载（如1.5倍工作压力对应外载）；

管体破裂或挠度高于规范限值；

千斤顶行程不足或设备异常。

五、卸载与结果

缓慢卸载至零，观测残余变形。

计算实际承载力：

外压承载力=千斤顶总力/管长（kN/m）

对比设计标准（如Ⅱ级管裂缝荷载、Ⅲ级管破坏荷载指标）。

编制现场试验报告，附裂缝照片、荷载-挠度曲线。

注意事项

已埋管道现场试验需评估开挖安稳性，避免扰动周边土体。

若做内水压+外载联合试验，需另增水压密封装置。

具体指标以项目设计文件及新国标（如 GB/T 11836-2023）为准。
