水泥管生产流程是怎样的？质量如何把控？

水泥管生产流程及质量控制是确保其结构强度、耐久性和使用安稳的关键环节。以下是详细说明：

一、水泥管生产流程

1. 原料准备

主要材料：

水泥：通常采用硅酸盐水泥或普通硅酸盐水泥，需符合国家标准（如GB 175）。

骨料：粗骨料（碎石或砾石，粒径5-40mm）、细骨料（河砂或机制砂），需级配良好、含泥量低。

水：清洁饮用水，pH值适中，避免杂质影响凝结。

添加剂（可选）：减水剂、早强剂等，用于改善性能（如缩短养护时间）。

配比设计：根据管材规格和用途（如排水管、压力管），由实验室确定水泥、骨料、水的比例，确保强度和密实度。

2. 钢筋骨架制作

若为钢筋混凝土管，需先制作钢筋笼：

按设计图纸绑扎纵向和环向钢筋，确保间距均匀、保护层厚度达标（通常≥30mm）。

钢筋需防锈处理，焊接或绑扎牢固。

3. 模具准备

使用钢制模具（芯模或外模），需清理干净并涂刷脱模剂，避免粘连。

模具尺寸需严格符合公差要求（如内径±2mm）。

4. 混凝土搅拌

采用强制式搅拌机，按配比投料，搅拌时间≥2分钟，确保均匀无结块。

控制坍落度（干硬性混凝土通常为10-30mm，塑性混凝土30-50mm）。

5. 管体成型

离心法（常见于小口径管）：将混凝土灌入旋转模具，高速离心使材料密实，形成致密管壁。

悬辊法：模具在辊轴上旋转，通过辊压压实混凝土。

立式振动法（大口径管常用）：模具垂直放置，通过振动平台使混凝土密实下沉。

芯模振动法：内模振动挤压外模中的混凝土，适合大口径、高承载管材。

6. 养护

蒸汽养护（加速硬化）：模具送入养护窑，在80-90℃蒸汽中养护数小时（初凝后）。

自然养护：脱模后覆盖洒水，保持湿润环境养护≥28天（达到设计强度）。

7. 脱模与修整

养护后脱模，切除飞边毛刺，检查管体外观（无裂缝、蜂窝麻面）。

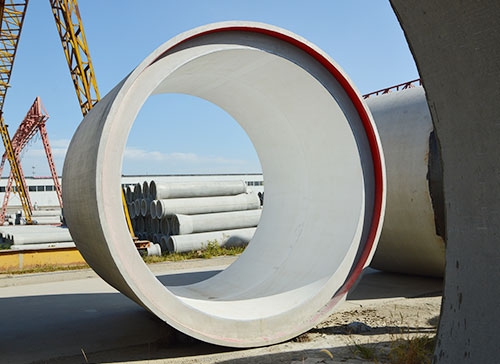

承插口管需额外加工接口（如橡胶圈槽）。

二、质量控制关键点

1. 原材料控制

水泥：每批次检验强度、安定性。

骨料：检测级配、含泥量（≤3%）、针片状颗粒含量。

水：符合《混凝土用水标准》（JGJ 63）。

2. 生产过程监控

配比执行：严格按试验室配比投料，实时记录水灰比。

模具状态：定期检查尺寸偏差（如内径、壁厚公差±5mm）。

振捣/离心工艺：控制振动频率或离心速度，避免过振（分层）或欠振（松散）。

3. 成品检测

外观检查：无严重裂纹、露筋、缺棱掉角。

尺寸偏差：用卡尺测量内径、长度、壁厚（符合GB/T 11836等标准）。

强度测试：

抗压强度：随机抽取试块（150×150×150mm），28天强度≥设计值（如C30混凝土≥30MPa）。

抗渗性（针对排水管）：通过渗透试验（如逐级加压到0.8MPa无渗漏）。

功能测试：承插口管的密封性（橡胶圈接口水压试验）。

4. 出厂检验

每批次产品提供质量证明文件（配比单、强度报告、尺寸记录）。

抽检比例：通常≥5%（或按合同要求），不合格品返工或报废。

三、常见问题与改进

裂缝：养护不足或温差过大→加强蒸汽养护控制或延长自然养护时间。

强度不足：水泥用量低或水灰比过高→调整配比，严格计量。

接口漏水：橡胶圈老化或安装不当→选用质优密封圈，规范安装工艺。

四、标准依据

国内标准：GB/T 11836（混凝土和钢筋混凝土排水管）、JC/T 640（顶进施工法用管）。

通过严格把控原料、工艺参数和检测环节，可确保水泥管满足工程耐久性（通常设计寿命≥50年）和荷载要求（如DN300管可承受0.1-2.0MPa压力）
