"检查井" 常见设计方案有哪些？

检查井的常见设计方案需结合功能需求、地质条件、施工工艺及材料特性综合确定，以下从结构类型、材质选择、功能设计、特殊场景适配等方面展开说明：

一、按结构类型分类

直通井

适用场景：管道直线段无转弯或支管接入（如小区主路下的污水干管）。

设计要点：井筒与管道同轴，井径略大于管径（DN300 管配 DN400 井筒），井深≥管底埋深 + 0.5m。例如，DN500 管道可采用 DN600 井筒，井内无流线阻止，确保水流顺畅。

转弯井

适用场景：管道直角（90°）或大半径（45°）转弯处（如河道绕行段）。

结构优化：井筒长度≥2 倍管径（DN400 管井筒长≥0.8m），井内设置 45° 导流板引导水流，避免直冲井壁。例如，某小区 DN500 污水管在 90° 转弯处采用 HDPE 导流板，减少水流冲击。

交汇井

适用场景：多根管道汇合或分叉（如小区雨污分流后的污水汇总）。

跌水井

功能定位：去掉高差较大管段的水流冲击力（如山区排水系统）。

结构形式：采用竖管式或阶梯式跌水，跌水高度≤2m，井壁需加强防冲刷处理（如内衬耐磨材料）。

二、按材质分类

砖砌检查井

应用现状：因易渗漏、抗震性差，已逐渐被淘汰，单用于非湿陷性黄土地区的雨水管道。

材料要求：采用 MU10 烧结实心砖、M10 水泥砂浆砌筑，底板用 C30 混凝土，适用于埋深≤3m、地下水位低的场景。

钢筋混凝土检查井

类型对比：

现浇式：整体性强但施工周期长，适用于地质复杂的大型工程。

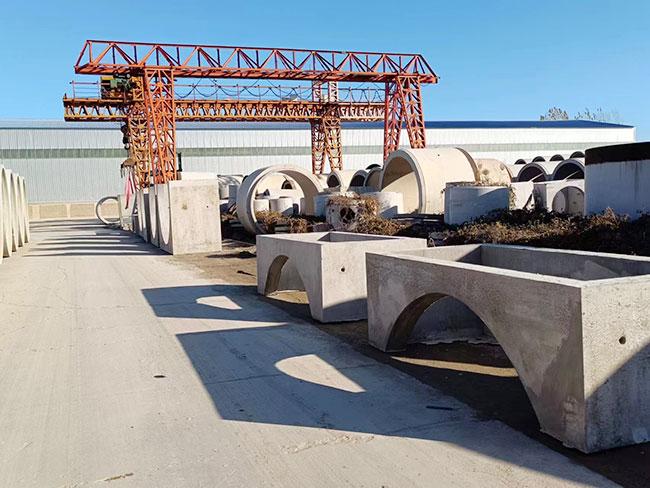

预制装配式：工厂预制、现场装配，工期短（如 DN1000 井体吊装需 2 小时），适用于市政主干管。

混凝土模块式：通过凹凸槽连接模块并灌芯，灵活性高，适配支管接入需求（如小区管网改造）。

设计规范：抗渗等级≥S6，地基承载力≥100kPa，埋深≤8m 时需进行抗浮计算。

塑料检查井

材料特性：采用 HDPE 或 PPB 一次注塑成型，环刚度≥8kN/m²，耐腐蚀性强，适用于小区、学校等中小型工程。

施工要点：井筒与管道采用橡胶密封圈柔性连接，沉泥室深度≥300mm，井径≤700mm 时需设置防坠落装置。

玻璃钢检查井

技术优势：轻质高强（密度为混凝土的 1/4）、抗老化，适用于化工园区等腐蚀性环境，工作年限≥50 年。

设计标准：环刚度≥8kN/m²，埋设深度≤3m，需配置承压圈以承受道路荷载。

球墨铸铁检查井

性能特点：承载能力强（抗汽车荷载高于 20 级）、密封性好，常用于综合管廊或黑臭水体治理项目。

结构设计：与球墨铸铁管同材质连接，接口采用 T 型橡胶圈密封，防沉降性能优异。

三、功能强化设计

沉泥功能优化

结构设计：井底设沉泥槽（深度 0.3~0.5m），长度≥0.8m，材质采用 HDPE 或混凝土（光滑表面减少沉积物附着）。

流速控制：井内水流速度≤0.3m/s（通过曼宁公式验证），例如 DN500 井径的沉泥槽可使流速降至 0.25m/s。

清淤便利化：沉泥槽设活动盖板（铸铁或 HDPE），井筒内径≥700mm 以满足人工清淤需求。

防渗漏措施

材料密封：预制检查井接缝采用橡胶密封圈 + 密封胶双重密封，塑料检查井接口采用热收缩套连接。

结构优化：井壁光滑化（如 HDPE 井筒摩擦系数 0.12），转弯井设置导流板减少冲刷。

施工规范：回填土需分层夯实（压实度≥95%），避免因沉降导致井筒破裂。

智能化监测

传感器配置：内置水位传感器（精度 ±1mm）、气体检测仪（监测 H₂S、CH₄浓度）、结构应变传感器（预警裂缝）。

数据传输：通过 NB-IoT 或 LoRa 模块实时上传至管理平台，异常时自动触发报警（如水位过限或气体浓度过标）。

智能维护：结合 GIS 系统优化清淤路线，例如某城市通过数据分析将清淤频率从季度 1 次降至半年 1 次。

四、特殊场景适配

湿陷性黄土地区

设计方案：采用钢筋混凝土检漏井，井壁设 360° 连续环形支撑面，基础处理采用灰土垫层（压实系数≥0.95）。

规范要求：抗震设防烈度≤8 度，禁止在地下水丰富区域使用砖砌井。

抗震设计

结构措施：采用柔性接口（如球墨铸铁 T 型橡胶圈）、砂垫层基础（厚度≥300mm），检查井与管道连接预留变形缝（宽度 20~30mm）。

荷载取值：按汽车 - 高于 20 级设计，地震加速度≥0.15g 时需进行抗震验算。

寒冷地区

保温措施：井盖采用聚氨酯保温层（厚度≥50mm），井筒外侧包裹聚苯乙烯泡沫板（导热系数≤0.04W/(m・K)），避免冻胀破坏。

排水优化：管道坡度≥0.005，避免冬季积水结冰。

五、施工工艺创新

分级嵌套式井圈

技术要点：预制混凝土井圈分级与沥青面层同步铺筑，每层井圈高度匹配沥青层厚度（如粗粒式沥青层配 300mm 高井圈），避免二次开挖。

应用效果：井周路面平整度误差≤±3mm，减少不均匀沉降风险，施工效率提升 40%。

装配式施工

流程优化：预制井体现场吊装就位后，2 小时内完成管道连接及回填，相比现浇工艺缩短工期 70%。

质量控制：采用 BIM 技术进行管线综合，确保支管接入角度偏差≤2°。

六、设计验证与常见问题处理

水力模拟

使用 SWMM 模型验证流速（≤0.3m/s）和水位（不低于管顶 0.1m），例如某老城区 DN400 混凝土管经模拟后将间距从 40m 缩短至 30m。

沉积速率计算

根据污水含砂量（如 0.1kg/m³）和流量，计算沉泥室容量（年沉积量 = 流量 × 含砂量 × 时间），确保容量≥年沉积量的 1.5 倍。

常见问题对策

堵塞：加大井径或缩短间距，沉泥槽深度≥0.5m。

水流冲刷：转弯井增设导流板，采用 HDPE 井筒减少摩擦。

清淤困难：井径≥700mm，清淤口设于沉泥槽正上方。
